Pengertian Package Diagram : Fungsi, Simbol, dan Contohnya - Pada kesempatan yang baik ini saya akan membahas Package Diagram. Apakah anda sudah tahu apa diagram package ?, jika belum tahu yuk sama-sama belajar materi tersebut.


Pengertian Package Diagram

Package diagram adalah salah satu macam diagram pada UML dipakai untuk mengelompokan kelas dan juga mengambarkan bagaimana elemen model akan disusun dan mengambarkan ketergantungan antara package.

Package Diagram  adalah sekelompok elemen-elemen model. Suatu paket dapat berisi elemen-elemen model yang berlainan, termasuk paket-paket untuk menciptakan atau mendefinisikan karakter hiraki. Suatu paket diberikan nama yang menggambarkan isinya. Oleh karena itu package dapat dipakai untuk beberapa keperluan.


Fungsi Package Diagram

Berikut ini adalah fungsi / tujuan dari Package Diagram, antara lain :
  • Mempertontonkan bagaimana elemen model dikelompokkan ke dalam package.
  • Umumnya dipakai pada use case diagram atau class diagram.
  • Package digambarkan sebagai sebuah directory yang berisi model-model elemen.
  • Package dapat diterapkan pada sembarang diagram UML.
  • Walaupun package secara resmi tidak hanyalah diagram UML, namun manfaatnya cukup signifikan.
  • Katerangan package diagram pada masing-masing diagram UML.

Simbol Package Diagram

Berikut ini adalah simbol dan komponen dari Package Diagram, antara lain :
Pengertian Package Diagram : Fungsi, Simbol, dan Contohnya

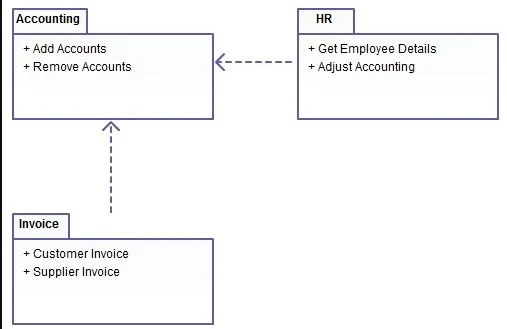

Contoh Package Diagram

Berikut ini adalah contoh dari Package Diagram, antara lain :

Pengertian Package Diagram : Fungsi, Simbol, dan Contohnya

Penutup

Jadi Package diagram adalah salah satu macam diagram pada UML dipakai untuk mengelompokan kelas dan juga mengambarkan bagaimana elemen model akan disusun dan mengambarkan ketergantungan antara package.

Demikian artikel tentang Pengertian Package Diagram : Fungsi, Simbol, dan Contohnya, bemoga bermanfaat.

Apabila ada penulisan yang kurang tepat mohon dimaafkan.

Selamat membaca dan belajar...
